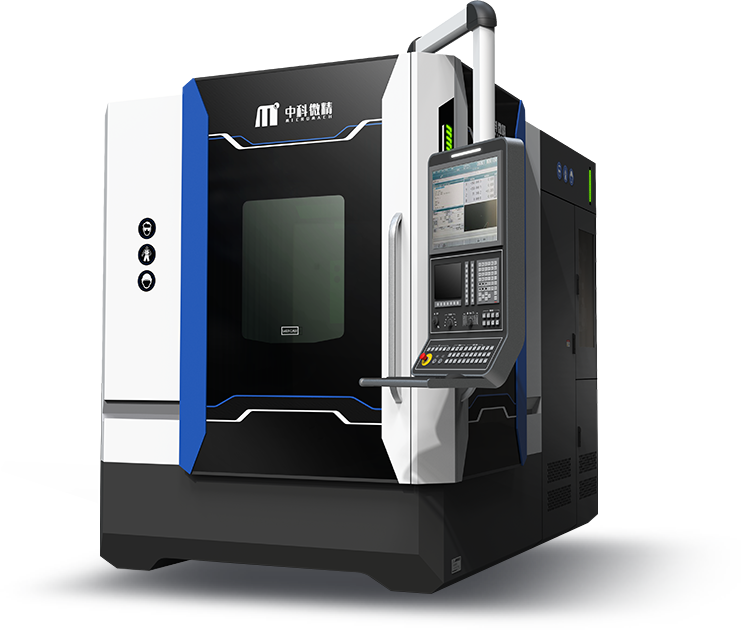

MicroDrill 90

长短脉冲复合微孔加工设备

产品概述
设备是在五轴激光加工技术基础上研制的一款自主创新的产品,采用长短脉冲复合工艺技术可实现各类金属、非金属及复合材料工件表面圆柱孔及异型孔的高效微孔加工。
功能特性
01
配置长短脉冲激光器,采用复合加工工艺,确保精细加工质量的前提下实现较高的加工效率;
02
采用具备RTCP功能的五轴伺服系统,可实现复杂曲面的空间角度微孔高效加工;
03
激光复合加工头采用单摆轴设计,结合C1轴(转台)高灵活定位加工,可实现圆孔和异型孔加工。
参数指标
机床行程(X/Y/Z轴)(mm)900/800/700
B轴(复合头摆动轴)(回转范围)(°)±135
C1轴(回转工作台)(回转范围)(°)Nx360
定位精度(X/Y/Z轴)(mm)0.010/0.010/0.010
B轴(复合头摆动轴)(定位精度)(″)20
C1轴(回转工作台)(定位精度)(″)20
重复定位精度(X/Y/Z轴)(mm)0.005/0.005/0.005
B轴(复合头摆动轴)(重复定位精度)(″)15
C1轴(回转工作台)(重复定位精度)(″)15
短脉冲激光器平均功率(w) ≥50
短脉冲激光器脉冲宽度(fs)≤600

长脉冲激光器平均功率(w)

1500
C1工作台直径(mm)360
C1工作台最大载重(kg)150
设备重量(kg)9000
设备尺寸(mm)(宽X深X高)2520X4130X3060
